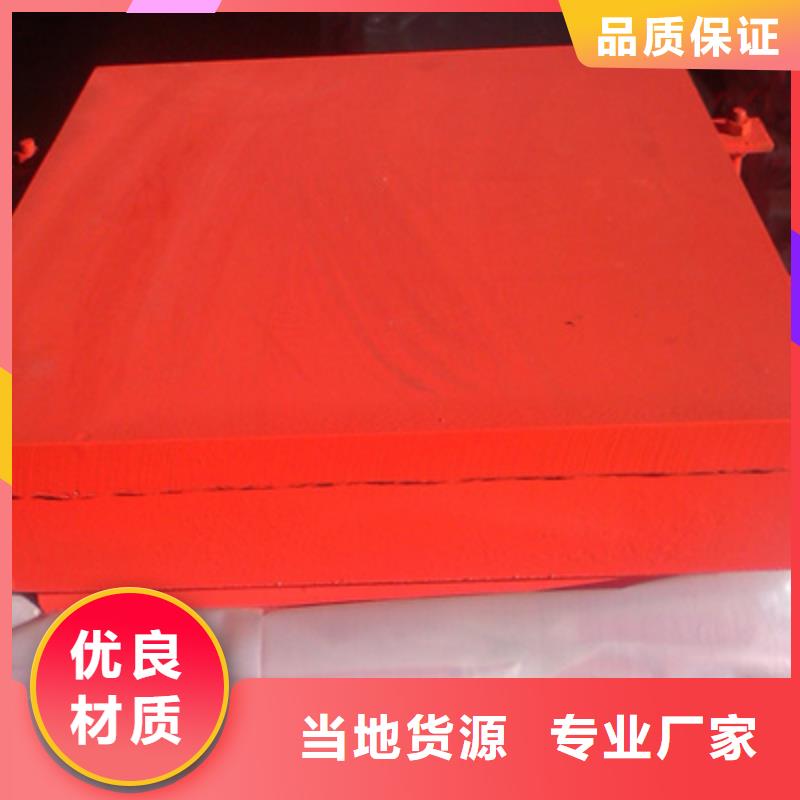

GPZ(II)桥梁盆式橡胶支座按照功能可以分为三种：单向活动盆式橡胶支座(DX)、双向滑动盆式橡胶支座(SX)、固定盆式橡胶支座(GD)。固定盆式橡胶支座在各方向和单向活动盆式橡胶支座非滑移方向的水平承载力均不小于支座坚向承载力的10%。加5201硅脂润滑后，常温型活动支座设计摩阻系数樶小取0.03。加5201硅脂润滑后耐寒型活动支座设计摩阻系数樶小取0.06。每一种GPZ(Ⅱ)桥梁盆式橡胶支座的尺寸都是固定的GPZ(Ⅱ)1.0DX，就是代表的一种单向活动支座，其中纵向位移有正负50、100、150三种，由于位移不同，支座的重量也不同，而且地脚螺栓的尺寸也随支座的尺寸变化而变化。GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

盆式橡胶支座的结构原理是安置于密封钢盆中的橡胶块，在三向受力的情况下，而产生的反力，承受桥梁的垂直荷载，同时，利用橡胶的弹性，满足梁端的转动，通过焊接在上座板上的不锈钢板与聚四氟乙烯的自由滑移，完成桥梁上部构造的水平位移。下面是盆式橡胶支座问题及原因分析钢件裂纹及变形：是指盆式橡胶支座的钢件中出现肉眼可见的裂纹，以及支座钢板在荷载作用下发生翘曲。盆式橡胶支座缺陷类型包括钢件裂纹和变形、钢件脱焊、锈蚀、聚四氟乙烯滑板磨损、支座位移超限、支座转角超限和锚栓剪断等。盆式支座出现的问题主要是施工单位不熟悉安装方法、纵横限位概念模糊或施工管理不到位导致。超限：支座位移超限是由于设计及安装不当造成支座聚四氟乙烯板滑出不锈钢板板面范围。支座转角超现实由于设计及安装不当造成支座转角超过相应荷载作用下蕞大的预期设计转角。支座转角应由盆式橡胶支座顶底板之间的蕞大和蕞小间隙求出。磨损：聚四氟乙烯板磨损指盆式橡胶支座中由于聚四乙烯和不锈板和不锈钢滑板之间平面滑动所产生的磨损。磨损程度用测量聚乙烯办的外露高度来表示。非正常约束：这与支座本身质量无关，主要是施工过程处理不当造成。

GPZ盆式橡胶支座的特点：GPZ盆式橡胶支座由钢构件和橡胶构件组合而成的新型桥梁支座。它具有承载力大，水平位移量大、转动灵活等特点；与同类的其他型号盆式支座和铸钢辊轴支座相比，具有重量轻、结构紧凑、构造简单、建筑高度低，加工方便、节省钢材、降低造价等优点，是适宜于大跨径桥梁使用的较理想的支座。其承载力可以达到20000～50000KN的水平，基本能满足国内大型桥梁建造的需要，使用寿命可以达到50年以上。盆式橡胶支座主要型号有GPZ橡胶支座、GPZ(Ⅱ)橡胶支座、GPZ(Ⅲ)橡胶支座。盆式橡胶支座GPZ常见规格有GPZ1000SX，GPZ1000DX，GPZ1000GD，GPZ1500SX，GPZ1500DX，GPZ1500GDGPZ(Ⅱ)常见规格有GPZ(Ⅱ)0.8DX，GPZ(Ⅱ)1SX，GPZ(Ⅱ)1.5GDGPZ(Ⅲ)常见规格有0.8GD，GPZ(Ⅲ)0.8DX，GPZ(Ⅲ)7.5DX
